10. listopadu 2010 v 14:14 | Duck |  Jawa 555

Podvozek



Rám, karoserie
Nový Pionýr 555 měl obě kola navzájem zaměnitelná, vybavená celonábojovými bubnovými brzdami o průměru 125 mm, šířka brzdového obložení byla 20 mm. Zadní kolo mělo poprvé oddělenou rozetu, díky tomu se při demontáži kola nemusel rozepínat řetěz. Rozeta byla se zadním kolem propojena třemi kolíky, zabírajícími do pryžových bloků, vložených v náboji kola. Zadní brzda byla namísto táhlem ovládaná lanovodem. Zajímavé je uložení páky klíčů brzd, ty jsou umístěny uvnitř nábojů kol. Kladně byl rovněž hodnocen rychloměr, zabudovaný v hlavě světlometu. Rychloměr byl poháněn soukolím, umístěným na náboji rozety.

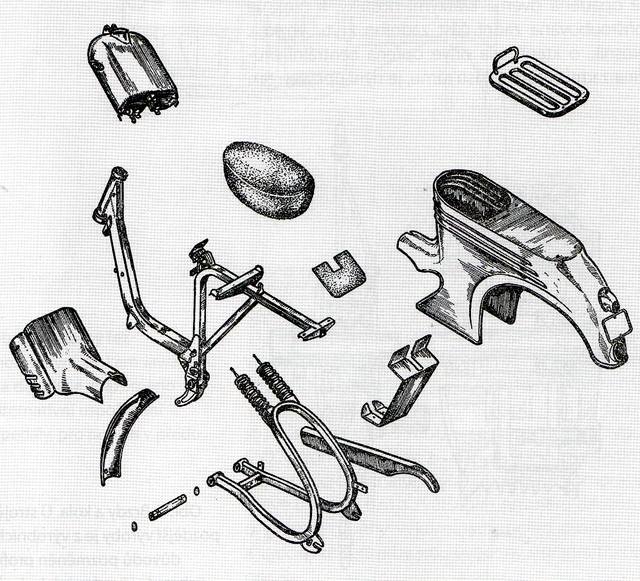

Rám motocyklu byl otevřený, aby motocykl vyhovoval i pro jízdu žen v sukni a usnadňoval nasedání. Ve srovnání s předešlým typem se rám lišil pouze v zadní části. Podsedlová část rámu byla prodloužená až pod nosič tak, aby nebyl příliš namáhán plechový kryt. Nosník odpružení byl upraven a pružiny byly dvě namísto jedné. Zadní kyvná vidlice byla vyrobena z dutého profilu, uložena v bronzových pouzdrech, která se pootáčela na čepu vlisovaném do rámu. Zdvih zadní vidlice byl 50 mm.

Přední kolo bylo odpruženo jednoduchou netlumenou teleskopickou vidlicí se zdvihem 90 mm. Vidlice typu 555 se až na úchyty blatníku neliší od 550. Kluzák každého z teleskopů se pohyboval v nosné trubce vidlice ve dvou durocelových (silonových) pouzdrech a byl odpružen tlačnou pružinou. Ve spodní části byly kluzáky zakryty pryžovými manžetami.
Sklopný stojánek svařený z ocelových trubek byl upevněn na motorové skříni. V horní poloze ho zajišťovala listová pružina.

Řídítka byla stejná jako u posledního provedení typu 550 (rovná s mírným prohnutím), kloub byl hliníkový.
